LED CONECTADO A ARDUINO

Objetivo

Encender y apagar un LED conectado directamente a la placa Arduino UNO, variando el tiempo de apagado y encendido.

Materiales

1. LED.

2. Una tarjeta Arduino UNO-R3.

3. Un cable USB impresora.

4. Un computador.

Primero debemos saber que es un LED.

Un diodo emisor de luz o LED​​ es una fuente de luz constituida por un material semiconductor dotado de dos terminales. Se trata de un diodo de unión P-N, que emite luz cuando está activado.​

PASO 1: CONEXIÓN

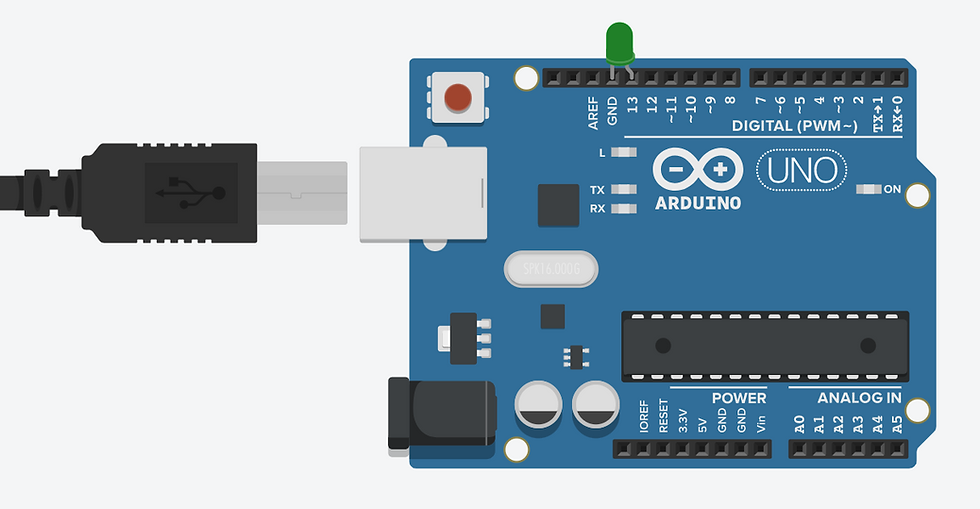

En este primer paso conectaremos el LED directamente a nuestra placa de Arduino, como se muestra a continuación.

Recuerda que el LED tienen polaridad (Tiene un lado positivo y uno negativo), lo que quiere decir que tiene un terminal negativo llamado cátodo y otro positivo llamado ánodo, el terminal más corto debe ir conectado al GND de nuestro Arduino y el terminal más largo deberá ir conectado al pin 13.

PASO 2: SUBIR CÓDIGO

Es momento de subir el código que utilizaremos para encender y apagar el LED que acabamos de conectar, para esto buscaremos el ejemplo llamado blink que se encuentra en la librería

Para buscarlo.

Primero hacemos clic en Archivo

Luego en ejemplos, Basic y damos clic en Blink

Para ayudarte mira esta animación.

Es momento de cargar nuestro código a nuestra placa y ver como se enciende y apaga el LED que hemos conectado, varía el numero dentro de la instrucción delay();

También puedes copiar y pegar este código.
