Introducción a Pulsadores

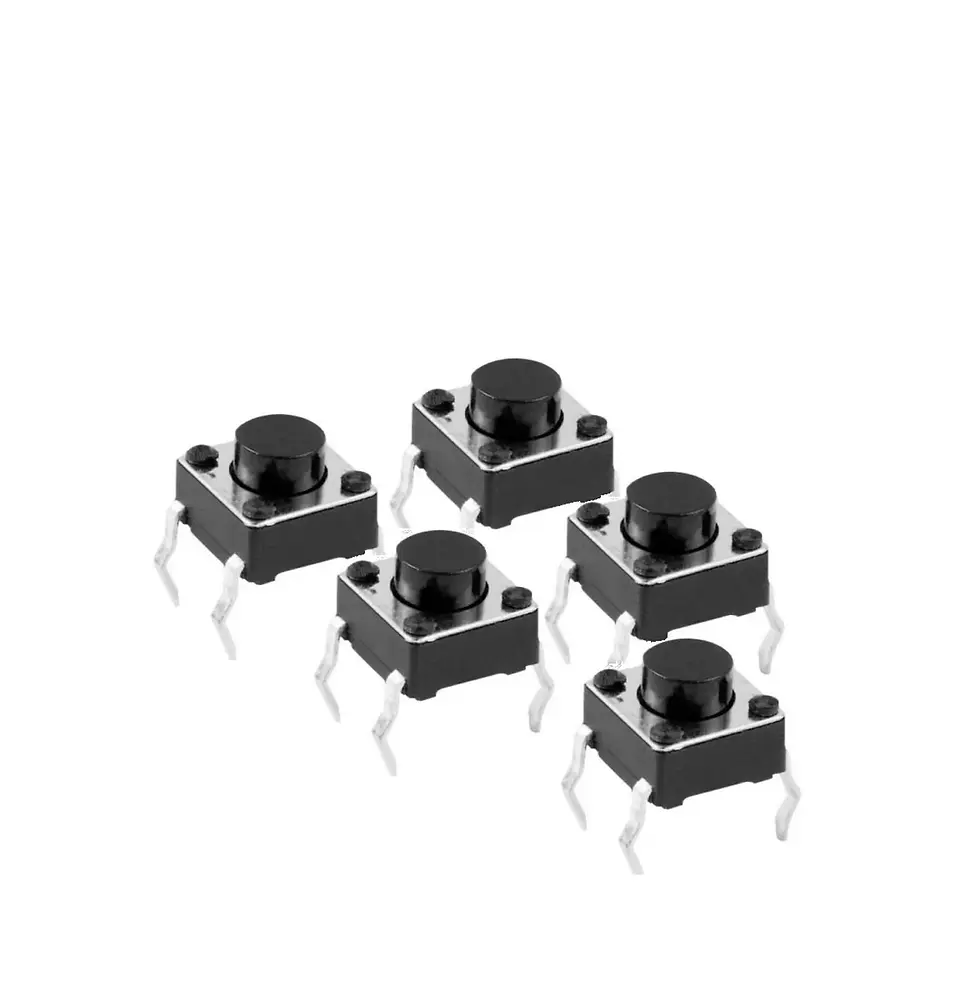

¿Qué es un Pulsador?

Un pulsador es un interruptor momentáneo que cierra un circuito cuando se presiona y lo abre cuando se suelta. En este proyecto, usaremos el pulsador para enviar una señal a Arduino.

Materiales Necesarios

• 1 Placa Arduino Uno

• 1 LED

• 1 Resistencia de 220 ohmios para el LED

• 1 Pulsador (botón)

• 1 Resistencia de 10k ohmios para el pulsador

• Cables de conexión

• 1 Breadboard

Conexiones

Paso 1: Conectar el LED

1. Colocar el LED en la Breadboard:

• Inserta el LED en la breadboard, con la patita larga (ánodo) en una fila y la patita corta (cátodo) en otra.

1. Conectar la Resistencia del LED:

• Conecta una resistencia de 220 ohmios a la patita larga (ánodo) del LED.

• Conecta el otro extremo de la resistencia al pin digital 9 de la placa Arduino.

1. Conectar el Cátodo del LED a Tierra:

• Conecta la patita corta (cátodo) del LED a una fila de tierra (GND) en la breadboard.

Paso 2: Conectar el Pulsador

1. Colocar el Pulsador en la Breadboard:

• Inserta el pulsador en la breadboard, de modo que cada par de patas esté en filas diferentes.

1. Conectar la Resistencia del Pulsador:

• Conecta una resistencia de 10k ohmios a una de las patas del pulsador y el otro extremo de la resistencia a tierra (GND).

1. Conectar el Pulsador a la Placa Arduino:

• Conecta una de las patas del pulsador al pin digital 2 de Arduino.

• Conecta la otra pata del pulsador a 5V en la placa Arduino.


Código de Ejemplo

Ahora vamos a escribir el código para controlar el LED con el pulsador.

1. Abrir el Programa de Arduino:

• Abre el IDE de Arduino en tu computadora.

1. Escribir el Código:

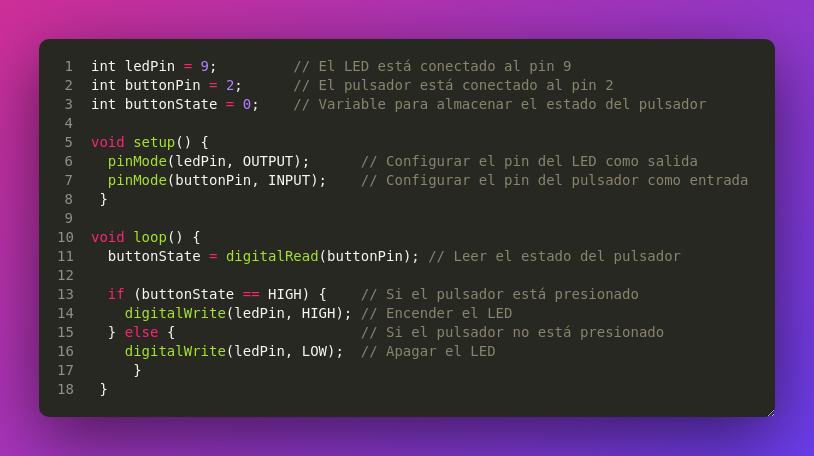

• Escribe el siguiente código en el IDE de Arduino:


1. Cargar el Código en la Placa Arduino:

• Conecta la placa Arduino a tu computadora usando un cable USB.

• En el programa de Arduino, selecciona la placa correcta y el puerto adecuado en Herramientas.

• Haz clic en el botón de cargar (flecha hacia la derecha) para enviar el código a la placa Arduino.

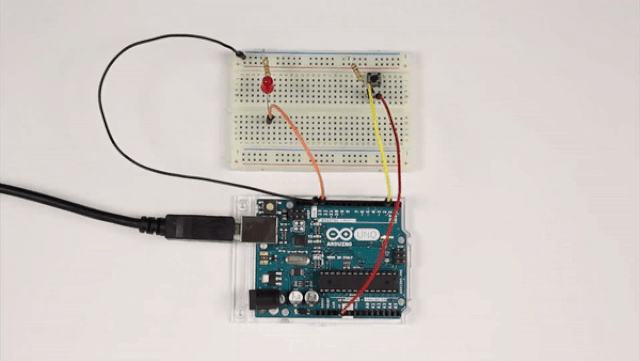

1. Verificar el Funcionamiento:

• Una vez cargado el código, presiona el pulsador. El LED debería encenderse cuando el pulsador esté presionado y apagarse cuando lo sueltes.


Conclusión

¡Felicidades! Has creado un proyecto sencillo pero poderoso con Arduino. Has aprendido a conectar y programar un LED y un pulsador, lo cual es fundamental para muchos proyectos de electrónica. Este proyecto te ha enseñado cómo leer entradas digitales y controlar salidas digitales con Arduino.
